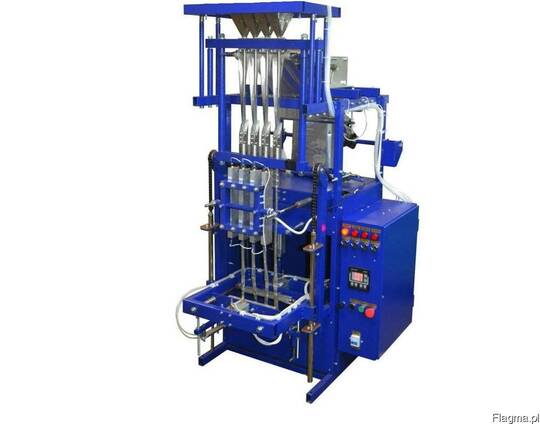

Автомат фасовочно-упаковочный серии «стик» типа 082.28.01

Предлагаемый автомат служит для непрерывной фасовки мелкофракционных хорошо сыпучих непылящих материалов с последующей упаковкой их малыми дозами в одноразовые пакетики формата "стик", изготовляемые автоматом из гибких полимерных пленок (30 – 100 мкм).

В состав упаковочного автомата входят собственно автомат и объемный дозатор маятникового типа.

На автомате хорошо фасуются такие продукты как сахар, соль, чай, молотый кофе, перец и пр.

Технические данные и характеристики

Электропитание
Напряжение питающей сети, В 380
Частота тока питающей сети, Гц 50
Потребление электроэнергии, kВт/час 1,5
Питание пневматических приводов
Давление воздуха в магистрали (среднее), атм. 6
Потребление воздуха при среднем давлении, л./мин. 100
Габаритные размеры и вес
Длина (не более), мм 1 000
Ширина (не более), мм 1 100
Высота (не более), мм 2 900
Вес (не более), кг 300
Размеры и толщина упаковочного материала
Толщина упаковочного матриала (допустимая), мкн 20-60
Ширина рулона (максимальная), мм 200
Наружный диаметр рулона (максимальный), мм 300
Характеристики работы
Объем бункера для сырья, л 70
Пределы дозирования(номинальный объем полости *), куб. см 2-20
Погрешность дозы (допустимая), % 2
Скорость дозирования (максимальная), доз/мин: ** -
082.28.01.01 (дозатор с 1 «ручьем» ***) 30
082.28.01.02 (дозатор с 2 «ручьями» ***) 60
082.28.01.03 (дозатор с 3 «ручьями» ***) 90
082.28.01.04 (дозатор с 4 «ручьями» ***) 120
Время сварки (пайки) упаковки, сек 1-2
Нагрев паечного узла (способ сварки) постоянный
Длина упаковки (максимальная), мм 300
Ширина упаковки (максимальная), мм 20
Регулируемые параметры
Размер дозы (изменение номинального объема полости), куб. см **** 2-20
Температура нагрева паечного узла (диапазон), гр. Цельсия 80-250

* полость - емкость, заполнением которой осуществляется дозирование.
** производительность зависит от свойств фасуемого продукта, величины дозы и свойств которыми обладает упаковочный материал.
*** «ручьей» - приспособление, создающее отдельный поток продукта из наддозаторного бункера, формирующее дозу и фасующее ее в отдельную упаковку.
**** для того, чтобы изменить дозу, необходимо сменить полости дозирования
Состав оборудования:
• автомат упаковочный (с пневматическим приводом),
Базовая комплектация:
• формирователь упаковки – воротник (для 1-й ширины пленки);
• тип упаковки – «стик» (Рис.1.);
• кареточный узел протяжки пленки;
• продольный и поперечный паечные узлы;
• электронный БУ упаковочного автомата;
• изготовление упаковки по «фотометке» (по длине упаковки);
• узел принудительной размотки пленки;
• отслеживание окончания пленки;
• счетчик количества упаковок;
• световая индикация процессов работы.
